MISE EN ROUTE RAPIDE : Maîtrisez votre treuil électrique en quelques minutes

Vous venez d'acquérir votre nouveau treuil électrique à corde synthétique pour remorque porte-bateau ? Voici l'essentiel pour passer rapidement de l'installation à la première mise à l'eau, en toute sécurité.

RAPPEL : Pour un fonctionnement correct, le câble doit sortir et rentrer sous le tambour.

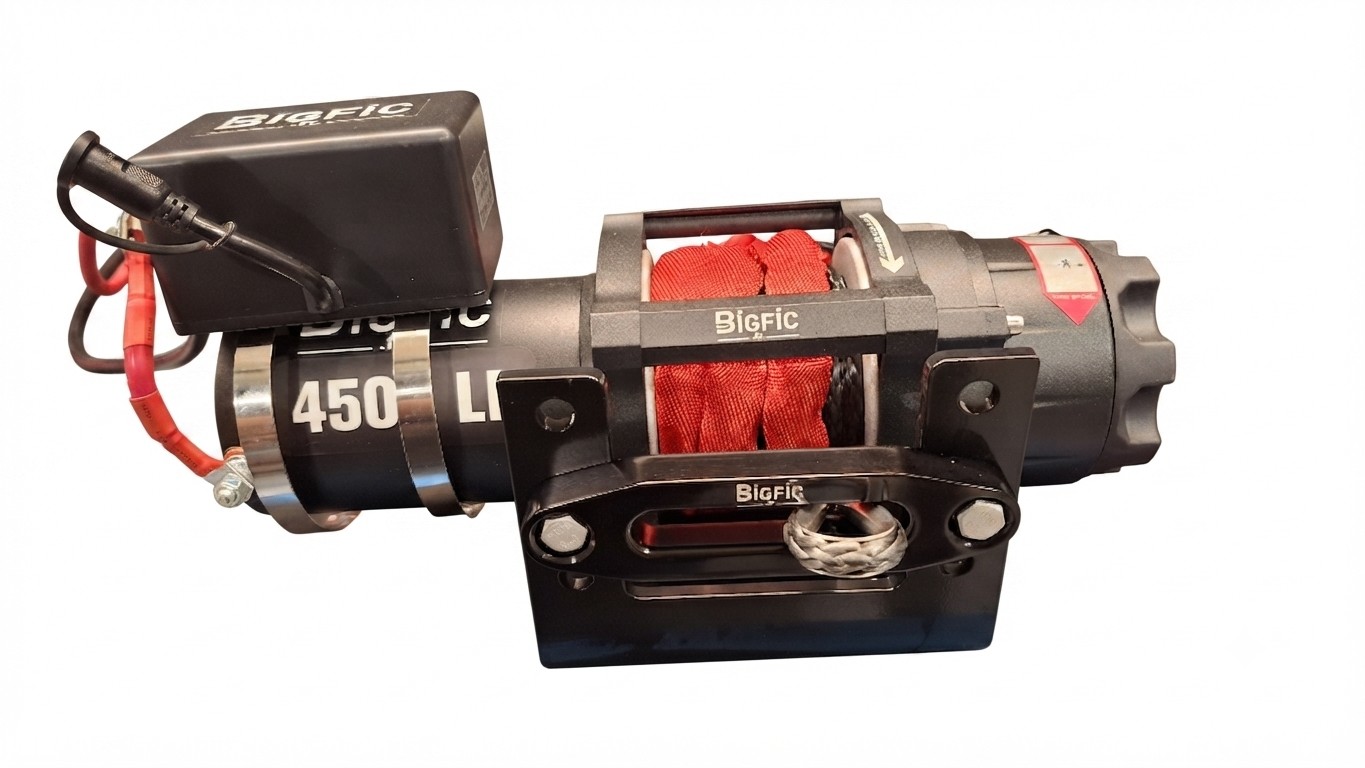

Installation du treuil 00471 (1.6T)

https://www.bigfic.fr/nautisme/204-treuil-electrique-de-traction-12v-a-corde-capacite-4500-lbs-16-t-porte-bateau.html

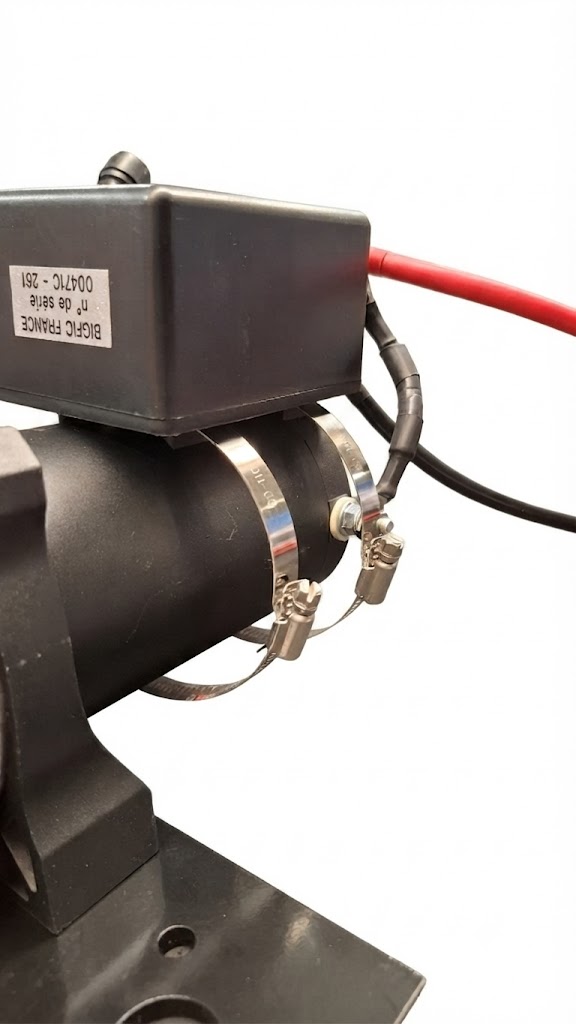

• Positionnement du boîtier : Fixez le boîtier de commande à l'aide des deux colliers sur le corps de votre treuil en passant les colliers dans les ergots sous le boitier (passage prévu) bien vissé. Attention : Pour une ergonomie optimale, assurez-vous que l'interrupteur ne soit jamais du même côté que la manette de débrayage.

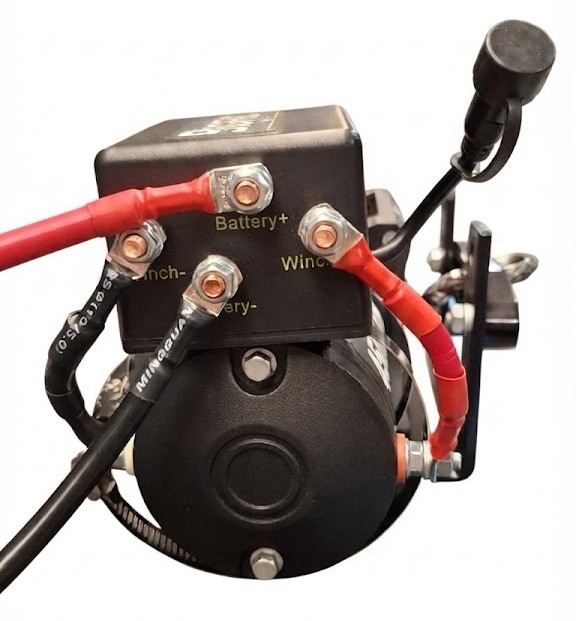

• Connexion électrique :

• • Reliez le câble (court) rouge du treuil au boitier (rouge sur winch +) Serrez fermement les écrous à l'aide d'une clé adaptée.

  • Reliez le câble (court) noir du treuil au boitier (noir sur Winch - )

• • Reliez les câbles rouges et noirs (longs) de la batterie au boitier ( rouge sur battery + et noir sur battery -)

Impératif : N'oubliez pas de repositionner les protections plastiques sur les cosses pour garantir une isolation parfaite contre l'humidité marine.

• Placer la platine acier noire, et l'écubier à l'aide de la visserie fournie.
• IMPORTANT La corde doit sortir du tambour par dessous puis dans l'écubier (voir photo ci-dessus)

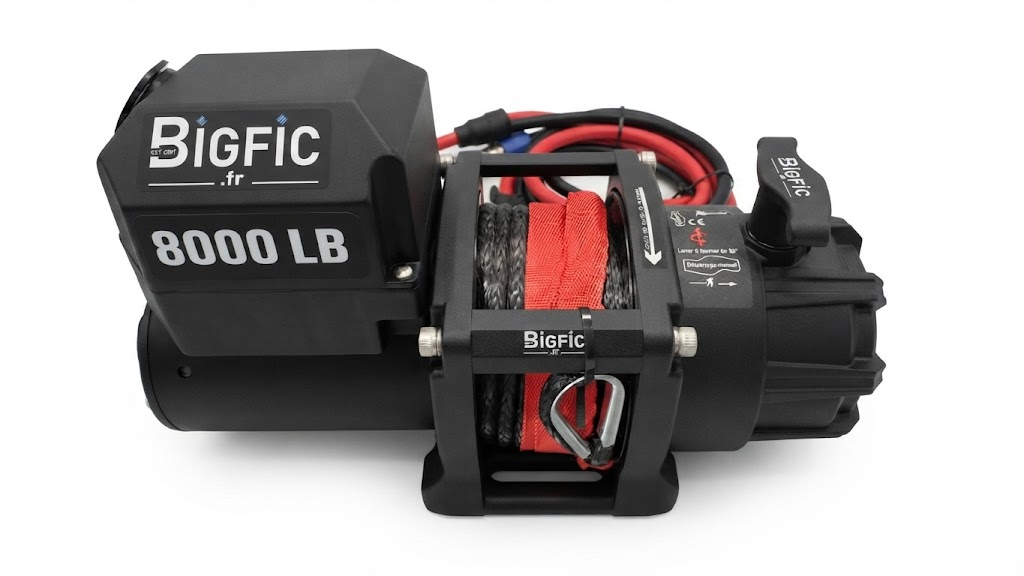

Installation du treuil 03082C (3T)

https://www.bigfic.fr/nautisme/449-treuil-electrique-de-traction-12v-capacite-max-8000-lbs-3-t-corde-11m.html

Placer votre treuil 3 tonnes sur votre platine.

S'assurer que l'interrupteur est sur OFF avant tout branchement électrique.

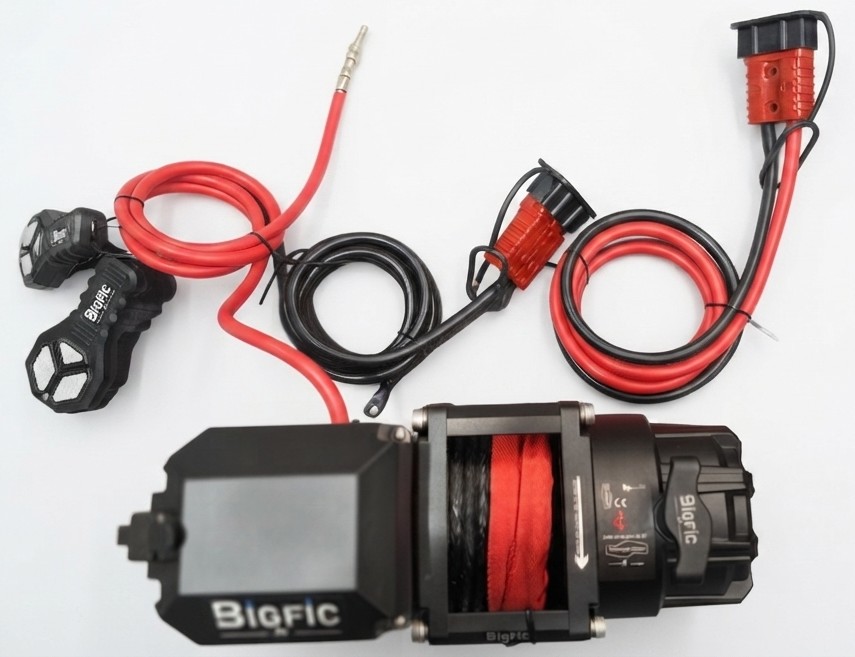

• Connexion électrique :

• Mettre l'interrupteur sur OFF avant le montage

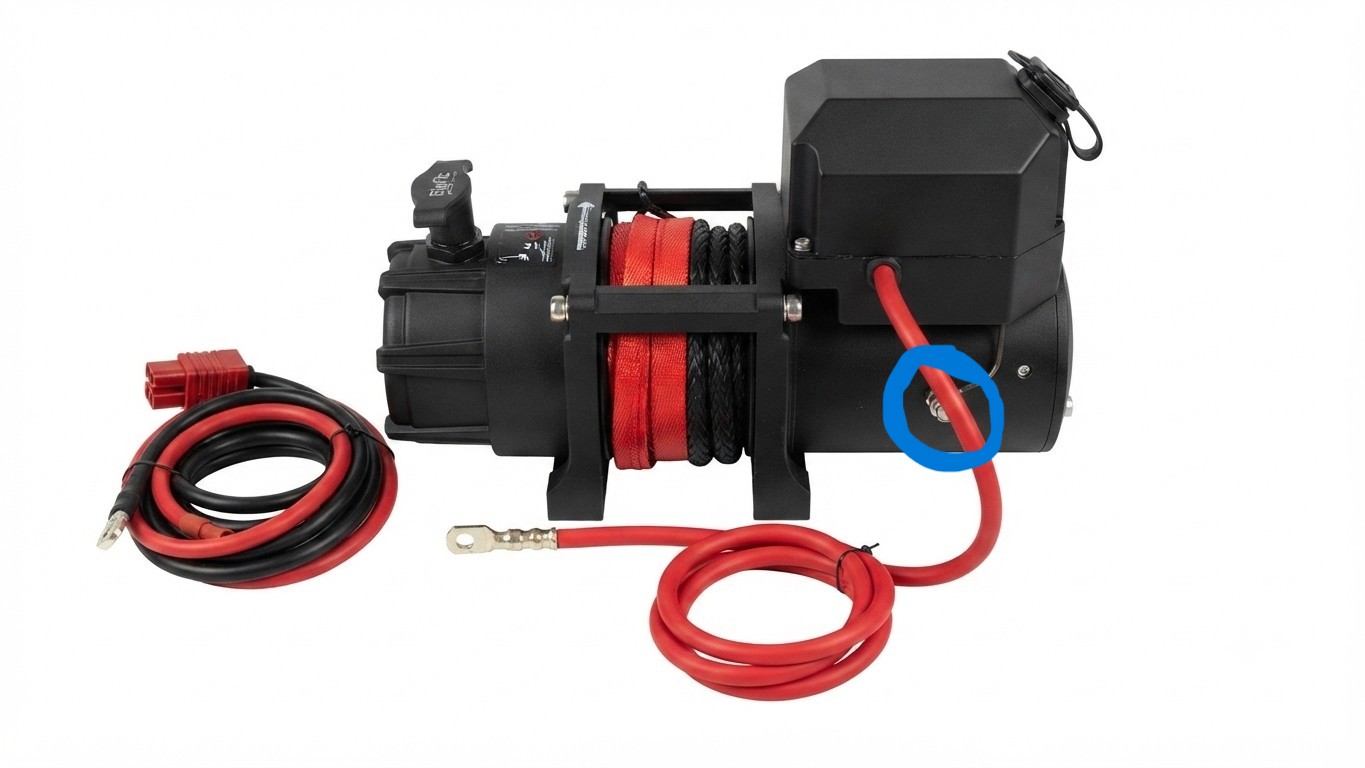

• Brancher le câble noir (seul) muni d'un connecteur rapide sur pas de vis (entouré en bleu)
• Clipser le fil rouge (déjà branché au treuil) dans la connecteur rapide du câble noir (seul)
• Brancher les autres câbles à votre batterie. (noir - et rouge +)
• Connecter toutes les paires de câbles ensembles
• Mettre le treuil sur ON
• Prendre une télécommande sans fin et appuyer sur ON/OFF jusqu'à ce que la lumière rouge s'allume
• Sur les télécommandes sans fil : Bouton OUT pour faire sortir la corde
•                                                 Bouton IN pour faire rentrer la corde

Votre treuil est prêt à fonctionner !

Premier test de fonctionnement

• Débrayage : Actionnez la manette de débrayage ( à l'extrémité du treuil) pour dérouler manuellement la corde synthétique. Vérifiez qu'elle se dévide sans point dur.

• Activation électrique : Réembrayez le système, puis utilisez votre commande pour vérifier le sens de rotation du moteur. La corde doit s'enrouler de manière régulière sur le tambour.

• Sécurité avant tout : Inspectez systématiquement l'ancrage de la corde sur le tambour avant chaque utilisation pour éviter tout risque de glissement sous charge.

 Les réflexes du pro

• Rinçage : Après chaque sortie, rincez abondamment votre treuil et la corde à l'eau douce pour éliminer le sel.

• Vérification : Un rapide coup d'œil sur l'état des connexions électriques et l'absence d'effilochage de la corde avant chaque trajet vous garantira des années de tranquillité.
