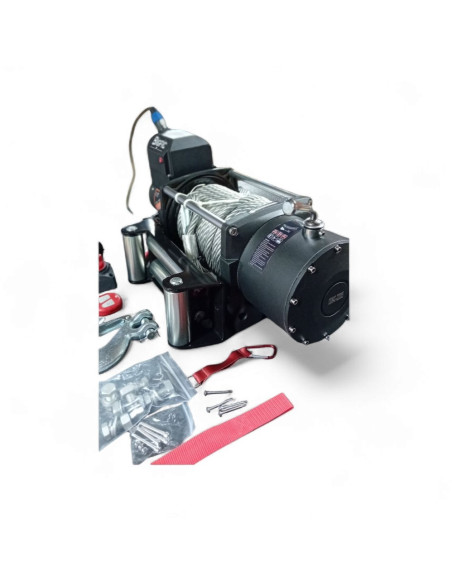

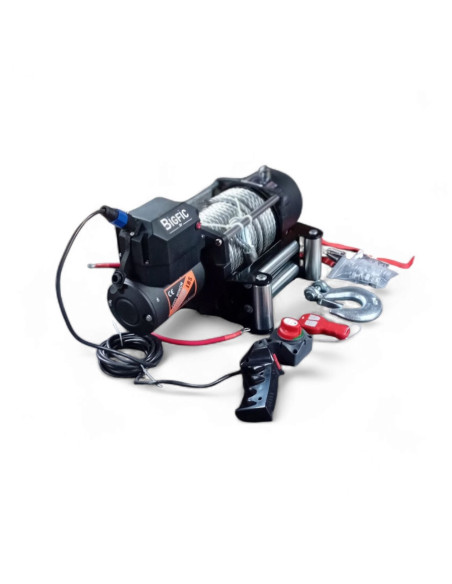

TREUIL ELECTRIQUE DE TRACTION 12V A CABLE CAPACITE 20000 LBS - 8,5 T
Treuil électrique de traction 20000 LBS / 8,5 tonnes 12V
En cas d'utilisation intensive du treuil, supérieure aux recommandations du fabricant, le moteur chauffe. Afin de vous protéger d'un tel danger, placez la protection thermique coupe circuit (réf. 01997) entre la batterie et le treuil.
La protection coupera alors l'alimentation.
La température du moteur redevenue normale, la protection réenclenchera l'alimentation automatiquement.

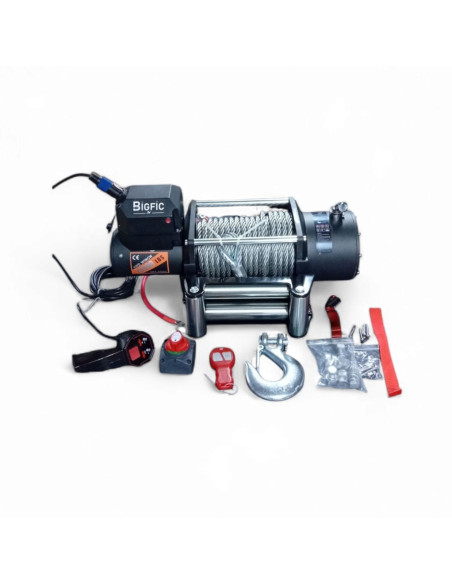

Contenu du pack :
- 1 treuil électrique à câble
- Câble : Longueur 22 mètres - Diamètre 13 mm (fixé au tambour par cosse + vis réf. 51061)
- Guide câble 4 rouleaux : 300 x 120 mm
- Télécommande filaire 3 plots : L 3,30 mètres
- 2 télécommandes sans fil
- 1 boitier relais
- 1 crochet en acier L x l: 17x12
- Vis de fixation
- Câble de connexion batterie
- Poignée de débrayage
- Engrenage planétaire à trois étages avec réduction 358.4:1
- Moteur: 6.5 hp/ 4.8 kw avec aimant permanent
- Taille du tambour: diamètre: 88 mm / longueur 222 mm
- Frein automatique ( la charge reste en position lors d'un arrêt intempestif)
- Treuil complet : 54 kg
Capacité de traction :
Couche - Capacité de traction - Total câble sur le tambour
1 ---- 9 090 kg ----- 6,2 m
2 ---- 7 037 kg ---- 13 m
3 ---- 5 720 kg ---- 18 m
4 ---- 4 795 kg ---- 22 m
Vitesse de traction :
Traction en ligne (kg) ---- Vitesse m/mn ---- Ampérage
0 ---- 7,28 m/mn ----- 68 Am
909 ---- 3,7 m/mn ----- 100 Am
1 818 ---- 2,8 m/mn ---- 155 Am
2 727 ---- 2,25 m/mn ---- 185 Am
3 636 ---- 1,83 m/mn ---- 235 Am
4 545 ---- 1,55 m/mn ---- 275 Am
5 454 ---- 1,34 m/mn ---- 330 Am
6 818 ---- 1,0 m/mn ---- 425 Am
7 727 ---- 0,9 m/mn ---- 495 Am
9 090 ---- 0,8 m/mn ---- 530 Am
1. Mes télécommandes sans fil ne fonctionnent pas :
a. Assurez-vous que celles-ci soient allumées : Appuyer sur les 2 boutons simultanément pendant 5 sec afin d'allumer la télécommande et pour l'éteindre
b. Assurez-vous que le branchement réalisé entre la batterie et le treuil soit correctement établi : borne - de la batterie vers la cosse noire du treuil (idem pour la borne +). Dans le cas contraire, le treuil fonctionne avec la télécommande filaire mais ne fonctionne pas avec les télécommandes sans fil.
c. Assurez-vous d'avoir une batterie suffisante en ampère (80 Ah) et correctement chargée. Dans le cas contraire, le treuil fonctionne avec la télécommande filaire mais peut ne pas fonctionner pas avec les télécommandes sans fil.
d. Assurez-vous que les piles des télécommandes soient en bon état. Le cas échéant, procédez à leur changement.
