Sommaire :

Fixation sur Tube : Guide de Montage (Timon de Remorque…)
 Préparation du matériel
 Étapes d'installation

Fixation sur Rail Aéro : Guide de Montage
  Préparation du matériel pour le rail aéro
  Étapes d'installation

Fixation sur support SKEP : Guide de Montage
  Préparation du matériel pour le support SKEP
  Étapes d'installation

CONSIGNES DE SECURITE

ATTENTION

Ne pas utiliser le coffre pour stocker ou transporter des matières inflammables, explosives,

de matières ou déchets dangereux, comme par exemple des bidons d’essence ou de gasoil,

des solvants, de la poudre à canon, des réservoirs de propane ou d’acétylène.

Si toutefois, vous comptez stocker du matériel humide (tenue de plongée, planche à voile...), il

est conseillé de prévoir l’installation de deux grilles d’aération.

Ne jamais dépasser la capacité maximum du véhicule recommandée par le constructeur.

Nous vous rappelons qu’il convient de ne pas obstruer la visibilité du conducteur.

Il convient donc de prendre soin de choisir l’emplacement de votre coffre en fonction.

Si vous comptez installer votre coffre à l’extérieur, les fermetures de votre coffre doivent être

positionnées en façade ou sur les côtés afin d’éviter les fuites dues à l’infiltration d’eau : en effet,

si la fermeture se situe sur le haut du coffre, dans le temps, le joint subit des pressions et

finira par se détériorer.

Si cela n’est pas possible, prévoir une bâche afin de protéger votre coffre.

Le coffre n’est pas destiné à transporter des animaux, des personnes, ni de la nourriture.

Pourquoi une bonne fixation est-elle essentielle ?

Le coffre en aluminium est un équipement indispensable pour de nombreux véhicules, qu'il s'agisse de transporter des outils, du matériel de chantier ou des équipements de loisirs. Assurer une fixation solide est crucial pour garantir la sécurité sur la route et prolonger la durée de vie du coffre.

Ce guide complet vous accompagnera dans la fixation de votre coffre en aluminium sur un support tubulaire, rail aéro ou sur support SKEP.

Fixation sur Tube : Procédure détaillée

 Préparation du matériel

Outils nécessaires : perceuse, forets de Ø 8-10-12 mm, crayon, mètre, clé à fourche / oeil / pipe.
Contenu du kit de fixation : Boulons, écrous frein, contreplaques, brides, rondelles anti vibration.

 Étapes d'installation

  Étape 1 : Préparation : Nettoyez le tube ou le support de fixation pour éliminer la poussière ou la rouille.
  Étape 2 : Positionnement et marquage :

Positionnez le coffre sur le tube et marquez les emplacements des trous de fixation.
*Marquez les emplacements des trous de fixation au minimum de 50 mm du bord du coffre pour garantir une installation équilibrée.


  Étape 3 : Perçage et fixation : Percez les trous selon le marquage et placez les contreplaques et les écrous frein à l’intérieur du coffre.
Fixez le coffre sur le tube à l'aide des boulons, des brides, et des rondelles anti-vibration pour absorber les vibrations.

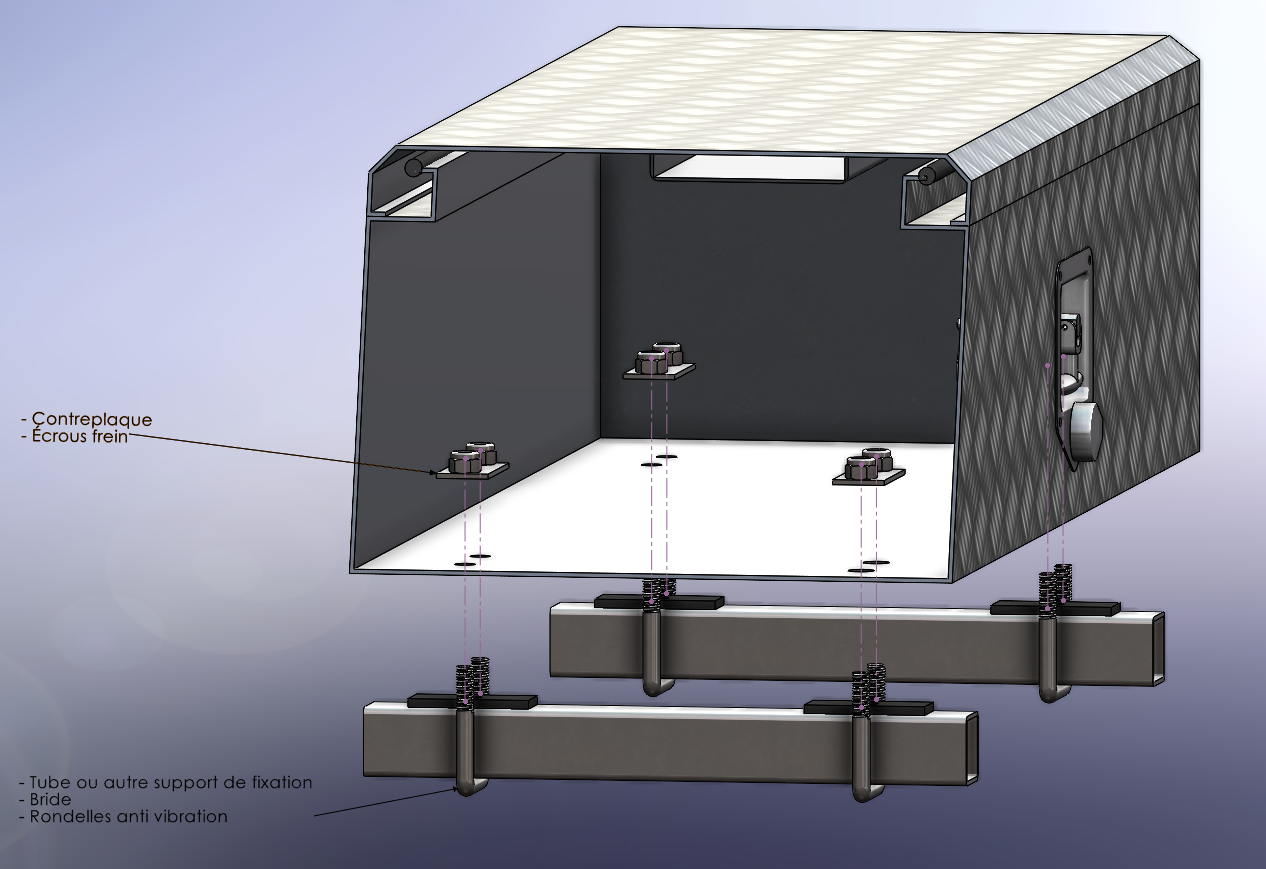

L'illustration montre la fixation sur tube avec les éléments suivants : contreplaques, écrous frein, brides, et rondelles anti-vibration. Cette configuration garantit une installation robuste et fiable sur le tube.

  Étape 4 : Ajustement final : Vérifiez que tous les éléments sont solidement fixés et ajustez les boulons si nécessaire.

Fixation sur Rail Aéro : Guide de Montage

Préparation du matériel pour le rail aéro

Outils nécessaires : perceuse, forets de Ø 8-10-12 mm, crayon, mètre, clé à fourche / oeil / pipe.
Contenu du kit de fixation : Pions de fixation, rondelles anti-vibration, contreplaques, et écrous frein.

 Étapes d'installation

  Étape 1 : Préparation : Positionnez les pions de fixation sur le rail aéro aux emplacements souhaités.
  Étape 2 : Positionnement et marquage

Placez le coffre sur le rail et marquez les emplacements des trous de fixation.
*Marquez les emplacements des trous de fixation au minimum de 50 mm du bord du coffre pour garantir une installation équilibrée.

  Étape 3 : Perçage : Percez le coffre aux emplacements marqués. Puis insérez les rondelles anti-vibration au pion.
  Étape 4 : Fixation : Fixez le coffre en plaçant les pions dans les trous percés puis fixez les écrous frein sur les pions.  Serrez les écrous frein pour sécuriser l'installation.

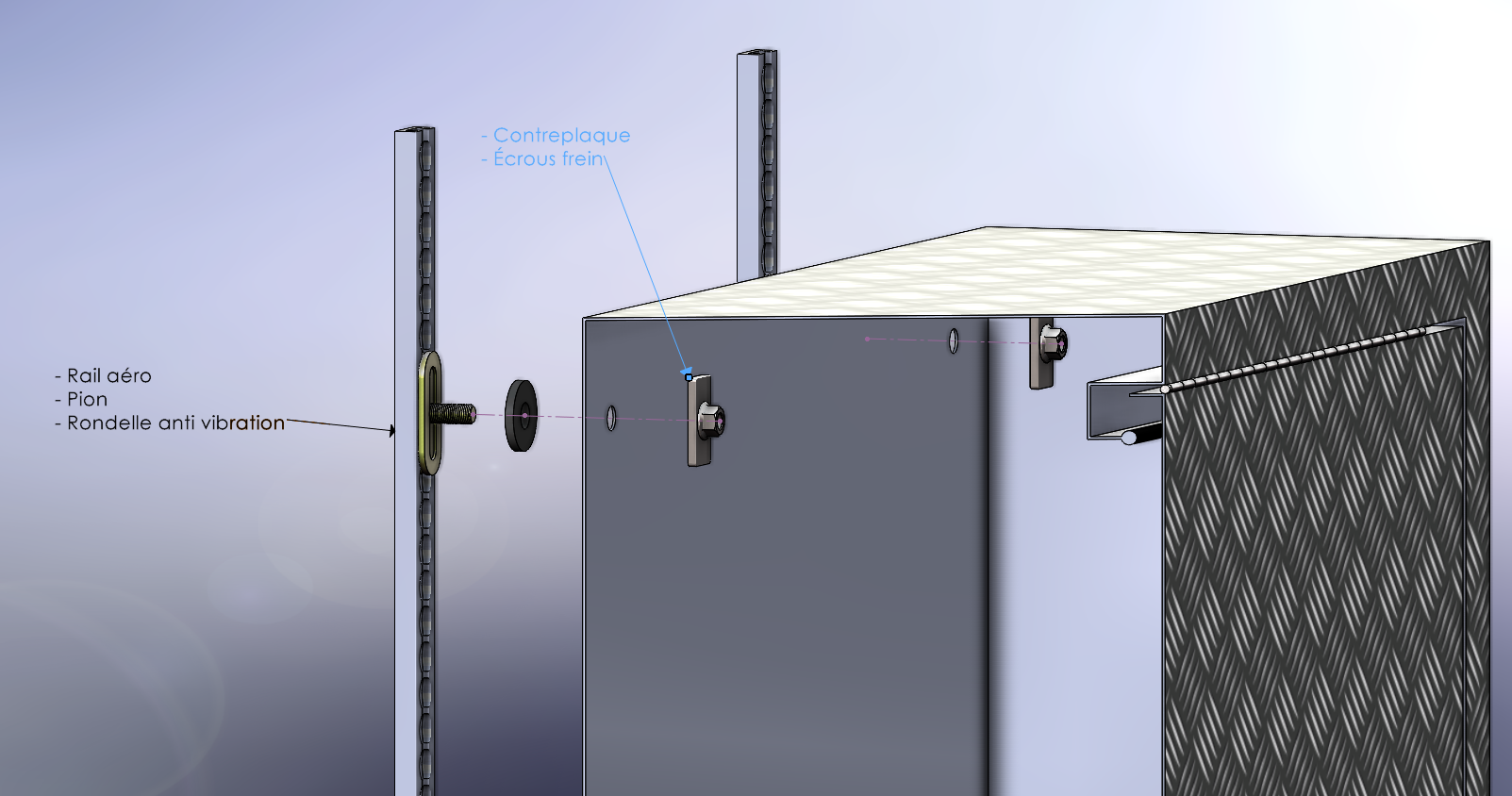

Cette image montre comment fixer le coffre à un rail aéro à l'aide des contreplaques, des écrous frein, des pions, et des rondelles anti-vibration pour une fixation stable.

  Étape 5 : Finalisation : Vérifiez la solidité de l’installation avant de l’utiliser.

Fixation sur support SKEP : Guide de Montage

 Préparation du matériel pour le support SKEP.

Outils nécessaires : perceuse, forets de Ø 8-10-12 mm, crayon, mètre, clé à fourche /oeil /pipe.
Contenu du kit de fixation : Pions de fixation, rondelles anti-vibration, contreplaques, et écrous frein, (support en caoutchouc optionnel).

 Étapes d'installation

  Étape 1 : Préparation : Nettoyez le support SKEP pour éliminer toute saleté ou rouille avant de procéder à l’installation.
  Étape 2 : Positionnement et marquage : Positionnez le coffre sur le support SKEP (avec le support en caoutchouc placé entre les deux), puis marquez les emplacements des trous de fixation.
*Marquez les trous à au moins 50 mm des bords du coffre pour assurer une répartition équilibrée du poids.


  Étape 3 : Perçage  : Percez les trous selon les marquages faits précédemment. Si vous utilisez le support en caoutchouc, percez-le également aux mêmes endroits pour assurer un alignement parfait.
  Étape 4 : Fixation : Placez les pions de fixation dans les trous percés à travers le coffre, le support en caoutchouc et le support SKEP. Insérez ensuite les rondelles anti-vibration et fixez les écrous frein.
Serrez fermement pour garantir une fixation sécurisée.

Le schéma illustre l'emplacement de fixation des contreplaques et des écrous aux quatre extrémités du coffre, en respectant une cote minimale de 50 mm par rapport aux bords pour garantir une installation sécurisée et équilibrée.

  Étape 6 : Finalisation : Vérifiez la solidité de l’ensemble avant d’utiliser le coffre pour assurer que tout est bien sécurisé et stable.

Conclusion

Une bonne installation des rails aéro assure une fixation sécurisée et durable du coffre.
En suivant les étapes simples et en utilisant les bons outils, vous garantissez une solution fiable qui minimise les vibrations et les risques de dommages. Cela vous permet de fournir un service professionnel, renforçant la satisfaction de vos clients.

Toute la performance Bigfic dans une seule brochure : remorques, coffres, accessoires…

ENTRETIEN

Si vous résidez/voyagez en bord de mer, en zone sableuse/poussiéreuse ou dans une zone où les routes font l’objet d’un salage, rincez régulièrement le coffre à l’eau claire. Cela évite que l’aluminium ne blanchisse et qu’il n’y ait du sable coincé dans le mécanisme de la fermeture et des charnières.

Entretenir la fermeture Tlock avec une bombe antirouille au niveau de la bague centrale car il s’agit de la seule partie de la pièce qui n’est pas en inox

(cf. schéma ci-contre)

Pour les coffres à ouverture face, selon le positionnement du coffre et les intempéries rencontrées, il peut être judicieux de réaliser deux à trois perçages sur le repli inférieur de la porte pour créer une évacuation.

Pour l’entretien du coffre, utiliser un chiffon microfibres humidifié.

En ce qui concerne les ressorts à gaz, les forces indiquées s'entendent pour une température ambiante de 20°C et avec l’ouverture du coffre respectée selon la fiche article du produit lors de votre achat.

Cette force varie de 3,4% par 10°C d'écart.

Sur le long terme, si vous constatez qu’un vérin perd en efficacité, il convient alors de changer les 2 ressorts à gaz en même temps.

Vous trouverez sur notre site les pièces en service après vente, ainsi que les modèles de joint d’étanchéité.

Au besoin, notre équipe se tient à votre disposition par mail (contact@bigfic.fr) et par téléphone (04.68.424.424).
